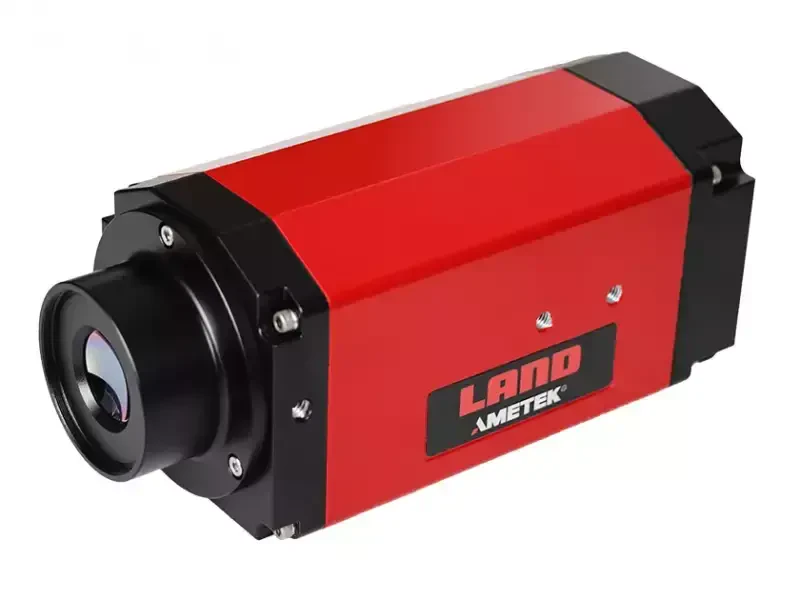

Kamera termowizyjna LAND MWIR 640

Kamera termowizyjna MWIR 640 działająca na średnich falach IR, dla pomiaru temperatury od 300 do 1800°C w dwóch zakresach, z wyborem różnych optyk i pól widzenia. Kamera termowizyjna pozwala na pełną integrację z systemem nadrzędnym, w tym z systemami opartymi na technologiach z zakresu Przemysł 4.0. Kamerę cechuje autonomiczne działanie w wielu zastosowaniach przemysłowych, szeroki wybór akcesoriów i zaawansowane oprogramowanie termowizyjne do przetwarzania obrazu.

Kamera termowizyjna MWIR-640 o średniej długości fali

Wraz z rosnącym zapotrzebowaniem na lepszą jakość i wydajność produktów, oszczędność energii, konserwację zapobiegawczą i redukcję emisji, kamery i systemy termowizyjne odgrywają ważną rolę w nowoczesnym i przemysłowym przetwarzaniuInteligentna kamera termowizyjna o średniej długości fali zapewniająca pełny zakres pomiaru temperatury od 300 do 1800°C w dwóch zakresach z możliwością wyboru różnych optyk i obiektywów..

Nowa kamera termowizyjna MWIR-640 opiera się na ponad 20-letnim doświadczeniu w obrazowaniu termowizyjnym, poszerzając wiodącą na rynku gamę rozwiązań do obrazowania termowizyjnego i pomiaru temperatury firmy AMETEK Land.

Zaawansowane filtrowanie widmowe umożliwia kamerze termowizyjnej MWIR-640 390 dostarczanie wyraźnych obrazów przez dym lub cząstki stałe w procesach wysokotemperaturowych, pokazując jednocześnie każdy szczegół struktury powierzchni w zastosowaniach związanych z obróbką cieplną.

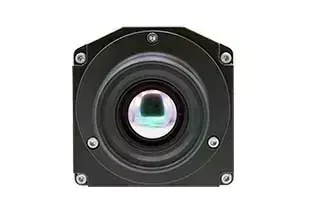

Dwa zakresy pomiaru temperatury, od 500°C do 1800°C i od 300 do 1200°C, obejmują zastosowania od topienia po końcową obróbkę. Trzy opcje obiektywów oferują wybór optycznego pola widzenia, wszystkie ze zmotoryzowanym ustawianiem ostrości.

Zintegrowany serwer sieciowy (web server) z wieloma opcjami wejść/wyjść umożliwia autonomiczne użytkowanie kamery lub łatwą integrację z nowymi lub istniejącymi systemami sterowania procesami. Serwer WWW zapewnia łatwy dostęp do kamery, konfigurację i zdalną kontrolę za pomocą standardowej przeglądarki.

Kamera termowizyjna MWIR-640 mierzy i przesyła na żywo obrazy rzeczywistej temperatury z szybkością do 60 klatek na sekundę, zapewniając bardzo precyzyjne pomiary temperatury i profile termiczne w celu ciągłego kontrolowania, dokumentowania i wizualizacji procesów przemysłowych.

ŚREDNIA DŁUGOŚĆ FAL:	MWIR
ŚREDNIA TEMPERATURA:	300 do 1200 °C 500 do 1800 °C
Widmowa odpowiedź:	3,9 μm
Rozdzielczość pikseli:	640 x 480 pikseli
Częstotliwość wyświetlania klatek:	60 Hz / 7,5 Hz
Optyka (FOV):	50°x37°, 25°x19°,12°x9°
Interfejs:	Gbit-Ethernet / PoE
Opcje wejścia/wyjścia:	3x analogowe/cyfrowe wejścia/wyjścia
Inteligentne funkcje:	Zintegrowany serwer WWW
Zgodność z obszarami niebezpiecznymi:	Dostępna obudowa przeciwwybuchow

PRZEMYSŁOWE OBRAZY TERMOWIZYJNE - kamera termowizyna MWIR-640 zaprojektowana zoostała do użytku w trudnych warunkach przemysłowych i środowiskowych, Kamera jest wyposażona w funkcje Przemysłu 4.0, dwukierunkowe interfejsy cyfrowe i wbudowane wejścia/wyjścia, które zapewniają niezawodne i solidne pomiary termowizyjne w czasie rzeczywistym oraz obrazy w procesach przemysłowych.

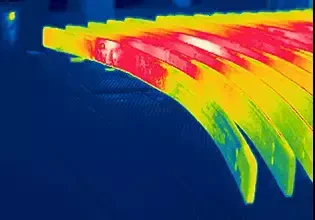

ZAAWANSOWANA ROZDZIELCZOŚĆ OBRAZU - rozdzielczość pikselowa 640 x 480 pikseli oraz wysoka rozdzielczość termowizyjna zapewniają wyjątkowo wyraźne i szczegółowe obrazy termowizyjne i filmy z częstotliwością odświeżania do 60 Hz. Ta niezrównana jakość obrazu wspiera bardzo dokładną wizualizację procesu i kontrolę.

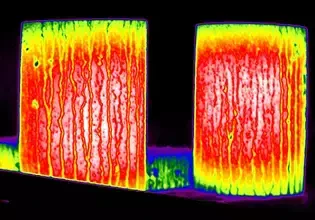

INNOWACYJNA ANALIZA OPROGRAMOWANIA - zaawansowane oprogramowanie do przetwarzania obrazu i danych IMAGEPro oferuje analizę obrazów termowizyjnych w czasie rzeczywistym, zapewniając użytkownikom wyjątkowy poziom zrozumienia i kontroli procesu. Umożliwia również monitorowanie i konfigurację do 16 kamer.

Kamera MWIR-640 390 jest częścią inteligentnego rozwiązania termowizyjnego firmy AMETEK Land do szeregu zastosowań przemysłowych, w tym automatyki, kontroli procesów, wykrywania żużla, kadźi do produkcji stali wtórnej (np. EAF, BOF), operacji topienia, miedzi, platyny i innych, obróbki cieplnej i wielu innych.

Kamera termowizyjna MWIR-640- pełna specyfikacja:

KAMERA
Zakres pomiaru:			300-1200 °C 500-1800 °C
Rozdzielczość pikseli:			640 x 480 pikseli
Rozmiar piksela / skok:			17 μm
Widmowa odpowiedź:			3,9 μm
Maksymalna liczba klatek na sekundę:			60 kl./s / 7,5 kl./s
Optyka (HFOV x VFOV):			50° x 37° / 25° x 19° / 12° x 9°
Zakres ostrości:			Min. 0,3 m do nieskończoności (ostrość sterowana silnikiem) – (50°) Min. 0,5 m do nieskończoności (ostrość sterowana silnikiem) – (25°) Min. 0,75 m do nieskończoności (ogniskowanie sterowane silnikiem) – (12°)
Dokładność:			1% lub 2°C odczytu (FOV 50 1,5%)
Szumy:			0,5°C RMS (@700°C, 50°) (@500°C, 25° i 12°)
Wymiary:			80 x 80 x 222 mm (maks. z obiektywem)
Moc znamionowa:			12 do 24 V prądu stałego, +/-10% 12 W / IEEE 802.3 przy PoE+
Waga:			1,6 kg
Temperatura otoczenia:			-20 do 55°C bez obudowy (wilgotność 0-95%, bez kondensacji) Wymagane chłodzenie > 40°C w obudowie
Ocena środowiskowa:			IP65/NEMA 4
Zgodność:			Kompatybilność elektromagnetyczna (EN 61326-1)
ZASILANIE KAMERY I I/O

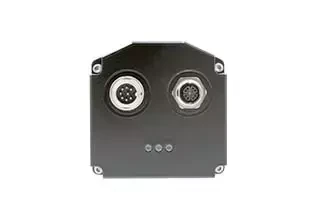

Połączenia cyfrowe:			8-stykowe złącze M12 z kodowaniem X: 10/100/1000 Ethernet i IEEE 802.3 przy PoE+
Połączenia analogowe:			8-stykowe złącze: 2-stykowe — wejście zasilania 12-24 V DC 6-stykowe Funkcje można przypisać do wewnętrznych algorytmów przetwarzania obrazu 1 x wyjście 4 -20 mA 1 x wyjście 4 -20 mA LUB wyjście przekaźnikowe 1 x wejście 4 -20 mA LUB wejście cyfrowe LUB wyjście przekaźnikowe Przeglądarka internetowa kamery do ustawiania i wewnętrznego przetwarzania obrazu Konfiguracja analogowych wejść/wyjść
Dioda sygnalizacyjna:			Widoczne z tyłu kamery 3 x dioda LED — zasilanie / status, komunikacja Ethernet i wewnętrzna temperatura kamery
Media:			Woda, powietrze oprzyrządowania do chłodzenia i czyszczenia okien przy użyciu opcjonalnych obudów
INTELIGENTNA FUNKCJONALNOŚĆ
Zintegrowany serwer WWW:			Zdalny dostęp przez interfejs Gbit Ethernet Zintegrowany serwer sieciowy zapewnia obraz termowizyjny na żywo
Działanie autonomiczne:			3 ROI i konfiguracja zintegrowanych wejść/wyjść dla pełnej autonomicznej pracy
MODUŁ ZASILACZA DO KAMERY (ZATWIERDZONY PRZEZ UL)
Komponenty i połączenia:			Zasilacz, komunikacja Gbit Ethernet (przełącznik)/IEEE 802.3 przy PoE+, światłowodowe połączenie danych
Ocena środowiskowa:			IP66 / NEMA 4
Rozmiar:			380 x 380 x 211 mm
Waga:			15 kg
Aprobata UL:			Zgodny z UL508A i CSA-C22.2 nr E499440
PRZETWARZANIE OBRAZU
Zintegrowany serwer WWW:			Zintegrowany serwer WWW dostępny przez standardową przeglądarkę internetową
Oprogramowanie:			IMAGEPro, IMAGEPro Specyficzne dla aplikacji (np. Monitor zasobów)
Stacja robocza:			Stacja robocza PC (opcja)
Interfejs:			Otwarty interfejs danych (ODI) , Modbus TCP, moduł we/wy Moxa
STANDARDOWE AKCESORIA
Akcesoria (opcjonalnie):			Moduły zasilacza termowizyjnego (z aprobatą UL), zasilacz do kamery procesowej, akcesoria montażowe i przemysłowa obudowa z przedmuchem powietrza, lekka obudowa z czyszczeniem, kable, wsporniki, system dmuchawy, oprogramowanie i stacja robocza

Optyczny	1m			5m			15m
HFOV x VFOV	Szerokość	Wysokość	FOV (środek)	Szerokość	Wysokość	FOV (środek)	Szerokość	Wysokość	FOV (środek)
12° x 9°	0,2m	0,2m	0,3 mm	1,1m	0,8m	1,6 mm	3,2m	2,4m	4,9 mm
25° x 19°	0,4m	0,3m	0,7 mm	2,2m	1,7m	3,4 mm	6,7m	5,0m	10,2 mm
50° x 37°	0,9m	0,7m	1,4 mm	4,7m	3,3m	6,8 mm	14,0m	10,0m	20,5 mm
