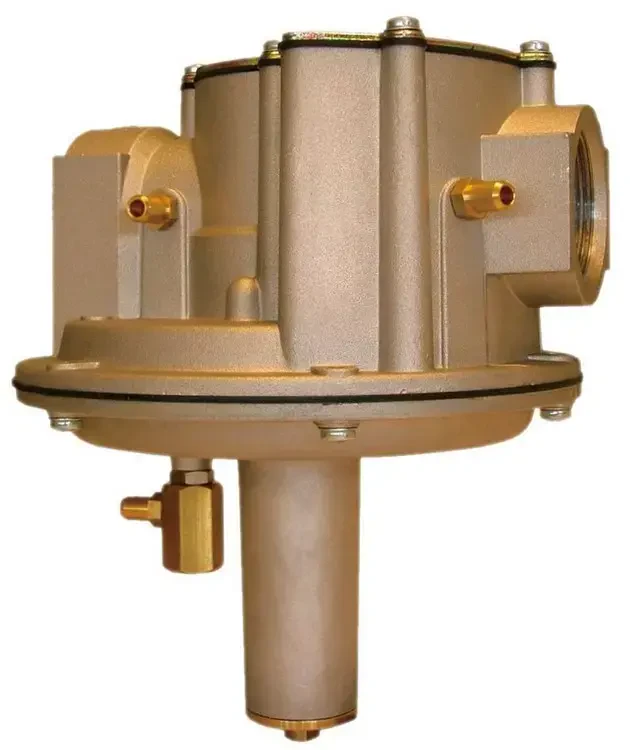

Regulator proporcji VRGA

Zadaniem regulatorów proporcji VRGA jest utrzymywanie stałego stosunku powietrze/gaz i regulacja ciśnienia podawanego do palników. Zawór proporcji umożliwia ciągłą regulację ciśnienia, stopniowo, z coraz większą dokładnością w całym zakresie wartości wyjścia. Śruba bocznikowa, wbudowana w układ regulacji, służy do nastawiania minimalnego przepływu gazu, przy ciągłej regulacji, bez potrzeby wymiany śrub z różnymi otworami. Regulator proporcji jest sterowany ciśnieniem podawanym z rurociągu zasilania powietrzem. Reguluje on wyjściowe ciśnienie gazu w stosunku 1:1 względem ciśnienia powietrza. W ten sposób przepływ gazu jest całkowicie zależny od urządzenia regulacji przepływu powietrza. Wszelkie zmiany przepływu, związane z pracą palnika, wywierają taki sam wpływ zarówno na ciśnienie gazu, jak i powietrza, utrzymując ich stałą proporcję. Duże możliwości VRGA zapewnia membrana kompensacyjna, na którą działa ciśnienie wejściowe i sprężyny, które dokładnie kompensują ciężar układu zamykania, co razem gwarantuje dużo czułość. Wszystkie działania montażowe, kalibracyjne i konserwacyjne, muszą być wykonywane tylko przez odpowiednio przeszkolony personel.
